連鎖酒店遠程監控基本組網需求和結構
在連鎖酒店行業中，一般的需求是假如某酒店有九十多個連鎖店分部在全國各地，因以前沒有安裝實時監控系統，派督導到各分店巡查的時候回饋的信息不夠直觀或者及時，所以現在公司總部想利用遠程視頻集中監控技術，把九十多個連鎖店集合起來，把實時視頻傳輸到公司總部的大屏幕上顯示出來，讓公司的監督部門能實時了解到各個連鎖店的客流情況和員工工作狀態，方便做出及時調整，提高管理效率，降低管理成本。
總結起來的需求就是：
1、總店可以隨時監看全國各分店運營狀況；
2、總店可以召開全國各分店視頻會議，討論經營的策略；
3、總店經理或者分店經理可以通過手機或者平板電腦（系統如：android、ios）監看店面各處，包括倉庫、走廊、廚房等等場所；
4、酒店的廚師、禮儀講師還可以通過遠程視頻教學，教導分店員工技術；
5、總店的督導可以利用遠程監控輔助巡查店面；
6、最基本的安全監控功能也是非常齊備的，包括移動偵測、報警聯動（接拾音器、煙霧報警器等等）；
對于這種需求，本公司提供的遠程網絡視頻集中監控系統方案，可實現集團總部對全國各地區的分店進行實時監看，云臺控制，錄像存儲等功能，從而提高整個公司總部對突發事件的應急處理能力，保障公司財產安全，提高了工作效率、降低管理成本。
第一章 系統概述
1.1 系統組成
本系統主要由三大部分組成，包括：
（1）前端圖像攝取部分（模擬攝像機、網絡攝像機、網絡視頻編碼器）；
（2）服務器部分（服務器管理軟件，服務器主機）；
（3）終端管理部分（客戶端軟件，集中監控管理系統）。
前端主要由模擬攝像機、視頻服務器、以及整個前端的安裝支架和基礎設施組成，前端連接圖如圖A所示。
圖A
經了解得知，集團有部分店鋪已經安裝了監控設備，另外一部分還沒有安裝監控設備，根據現有情況，可以做靈活配置。 如果已經安裝了監控的分店，可以添加一臺視頻服務器，作為視頻采集，原有系統不變，而沒有監控的店鋪則需要安裝模擬攝像頭和視頻服務器。
分店里的視頻監控信號經過視頻編碼器采集后，通過路由器或者交換機上傳到互聯網，互聯網上的視高運營平臺自動收集到監控數字信號，進行流媒體轉發，把監控數字信號分發到全國各地的客戶端電腦上，監控方登陸客戶端便可進行遠程集中監控，通過ADSL網絡接入便可以實現遠程實時監控。
整個網絡傳輸示意圖如圖C
圖C
1.3 系統的優勢
1.3.1 成本低廉：整個系統造價低廉，系統結構簡單，使用設備較少。
1.3.2 安裝，施工方便：只要擁有網絡環境，在現有網絡基礎上接入網絡視頻編碼器，網絡視頻編碼器連接模擬攝像機，便可以實現自動連接，無需做任何設置。
1.3.3 擴容性強：如需要添加新的監控點，只要在原有基礎上添加新的網絡視頻編碼器和模擬攝像機即可。另外，系統如需要添加報警設備，如紅外，煙感探測器，聲光報警等設備，也可以輕松接入，我公司提供的集中監控管理軟件可對其進行相關配置，布防，操作，與視頻監控形成報警聯動系統。
1.3.4 操作方便：管理人員無需經過特別的培訓即可操作整個系統，操作界面均為中文版本，設備的連接，設置只需簡單的幾個步驟，根據產品說明書按步驟設置即可。
1.3.5 維護便捷：整個系統設備不復雜，主要通過網線連接，排查，維護都非常方便。
1.3.6 安全性高：先進的加密技術：用戶登錄時，在網絡中傳輸的用戶名和密碼信息經過128位DES加密處理，他人無法通過網絡截取用戶信息；在監控中心數據庫，用戶名和密碼也同樣采用加密技術進行存儲，通過先進的加密技術，保證系統信息的安全性。另外所有硬件設備均可設置密碼并且通過網絡防火墻進行保護，用戶權限可根據需要做細致的設置。非管理人員無法隨便操作系統。
方案設計
2.1 整體方案說明

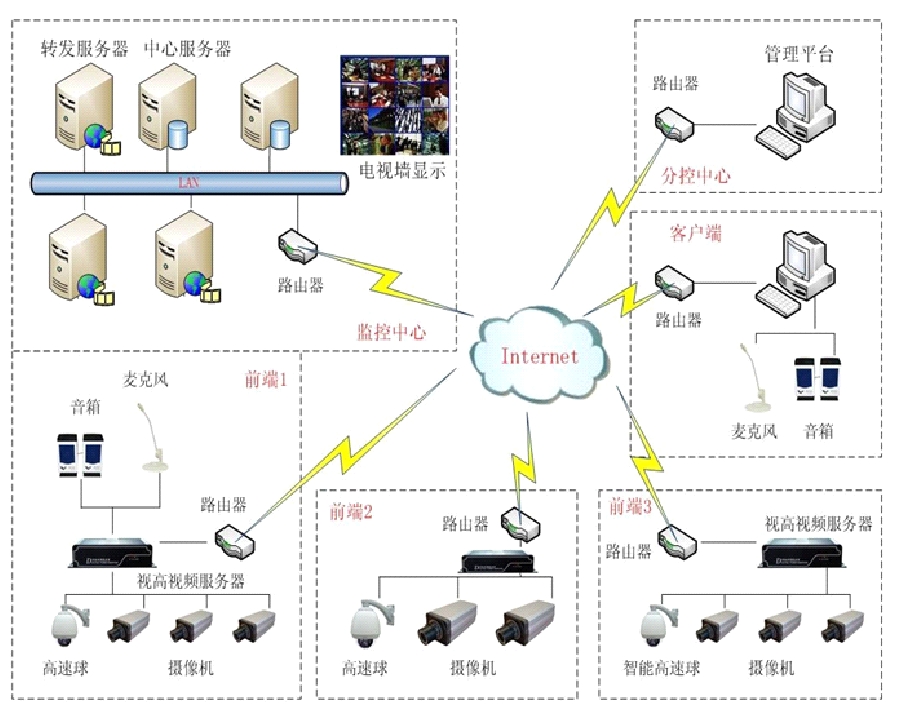

系統采用分布式監控集中管理的監控模式，因為考慮到后面的拓展需求，所以在每個分店配置一臺4路雙碼流存儲型網絡視頻編碼器和4臺彩色槍形攝像機，網絡視頻編碼器通過路由器將視頻信號通過公網（INTERNET）傳輸到集團總部進行集中監控管理。系統拓撲圖如下：
集團網絡視頻監控系統拓撲圖
客戶端可以在任何一臺接入了網絡的電腦上安裝，采用我公司自主研發的視高集中監控管理軟件，根據用戶操作說明書進行一下簡單的安裝，設置，即可使用。視高集中監控管理軟件屬于大型平臺監控軟件，可以同時管理上千路視頻信號，功能齊全。軟件操作界面如下圖所示：

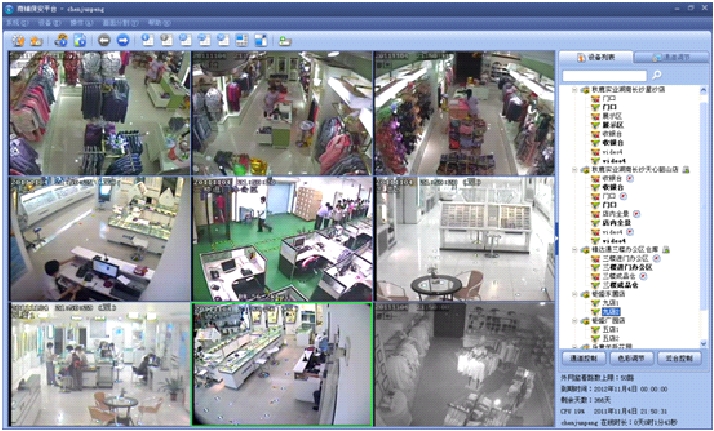

視高集中監控管理系統軟件主界面
總部安裝拼接屏后，可以在電腦上登陸視高B/S網頁版登陸端或者C/S客戶端，把九十多個分店的視頻呈現在大屏幕上顯示，從而能更直觀得了解各店鋪的情況。
遠程監控上大屏幕界面
自建服務器后，可以進行多賬號、分區域、分權限管理，可以給每一個店長或者區域經理都分配一個手機遠程監控賬號，這樣店長或區域經理就可以隨時隨地得進行遠程監控。

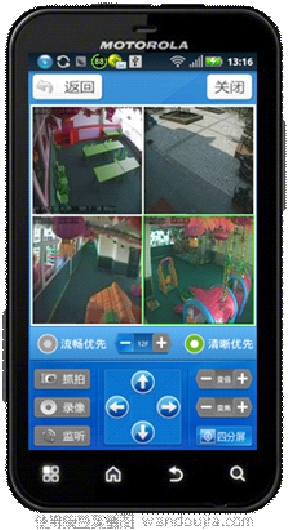

移動設備端遠程監控
第三章 系統的功能
1、監控分點視頻監控
各個監控分點只需接上電源，系統便會自動啟動，實現當地視頻監控，相關監控信息會通過網絡上傳到公網上的中心的監控管理主機，并且通過主機進行轉發，實現遠程查看，遠程操作。
2、遠程管理功能
當用戶需要對某個監控點實行遠程查看時，只需要登錄我公司集中管理軟件客戶端，并添加相關設備即可，可實現遠程查看，根據帶寬條件，可查看多路視頻，也可實現實時抓拍。如前端攝像機安裝了云臺或網絡高速球，也可以實現遠程操作，如控制攝像機轉向，鏡頭變焦變倍等功能。
3、權限管理功能
系統提供權限管理功能。不同權限的用戶登錄會呈現出不同的操作內容，允許用戶自行定義用戶級別，分配權限。用戶的權限分配可以細化到指定某個用戶只能查看或操作某一個設備。
4、系統日志功能
強大的系統日志可以記錄所有上網用戶的信息，顯示什么人在什么地方在哪個時間段里登陸了系統。該系統為用戶提供方便地查詢功能，方便用戶查找信息。
5、雙向音頻功能（可選）
前端設備可以和主控端進行雙向語音對講功能。當監控人員發現有盜竊、暴力事件時可以遠程提醒、制止、震懾。同時雙向語音功能也可用于管理人員之間的交流。實現此功能需添加對講器，麥克風等語音設備.
6、報警聯動功能（可選）
我公司的硬件設備，如網絡攝像機，網絡視頻服務器等均帶有報警輸入輸出接口，可以連接其他報警設備（如紅外探測器，聲光鈴警示燈等，需客戶自行選購），并可在系統管理軟件中布防，設置報警聯動，一旦觸發報警，可以實時聯動相關設備。
7、多畫面播放功能
可以實現單畫面、4畫面、9畫面、16畫面、25畫面、36畫面、N+1畫面、自定義畫面分屏顯示。
8、設備分組管理功能
實現對所有前端設備的管理控制：可對連入系統的設備進行自由分組，并可對組和組里的設備進行組控制和設備獨立管理控制
9、多種錄像類型
錄像：移動偵測錄像、計劃錄像、手動錄像、報警布防觸發錄像等。
10、多協議云臺控制功能
云臺控制：RS-232和RS-485串口連接，支持內置協議和透明協議控制。
11、實時圖像抓拍
實時視頻圖像抓拍：可以對正在監視或回放的圖像抓拍
12、錄像回放功能
錄像回放：可實現對本地或遠程存儲服務器上的錄像資料進行智能搜索；回放路數自適應，點對點網傳回放，支持多點分割傳輸, 可單個或批量文件備份刻錄
錄像回放界面
13、字幕疊加功能
字幕疊加:通道名稱、日期、時間、星期、碼率可選設疊加的圖像上, 顯示位置下拉選擇,有效果實時預覽窗口,字幕疊加開關
14、畫質，碼率調節功能
畫質與碼率控制：用戶可按實際需求情況進行畫質與碼率的任意控制，有效實時預覽窗口，該功能可方便用戶根據自身的網絡環境條件設置最合適的圖像畫質以及圖像連貫性。
其他的詳細細致的了解，包括移動：
3G手機監控方案、
工地遠程監控方案、
醫院遠程監控方案；
幼兒園遠程監控方案；
景區遠程監控方案；
企業視頻會議方案等等；
可以通過 公司項目部 周先生 電話：15017946140 QQ：571988431 了解。
