中小型超市遠程視頻集中監控方案
方案設計
整體方案說明
1000多平米以內的超市，我們建議采用16路視高網絡硬盤錄像機+網絡高清攝像機，進行遠程監控組網。
采用模擬攝像機加網絡視頻編碼器的方式
網絡視頻監控系統拓?fù)鋱D
設備清單
|
設備名稱 |
型號 |
單價 |
數量 |
合計 |
備注 |
|
網絡硬盤錄像機NVR |
SG1216HD |
|
1 |
|
視頻壓縮 |
|
網絡高清攝像機 |
|
|
N |
|
視頻采集 |
|
網絡交換機 |
|
|
|
|
|
|
硬盤 |
|
|
|
|
|
|
備注：具體使用模擬攝像機數目按實際情況而定 |
|||||

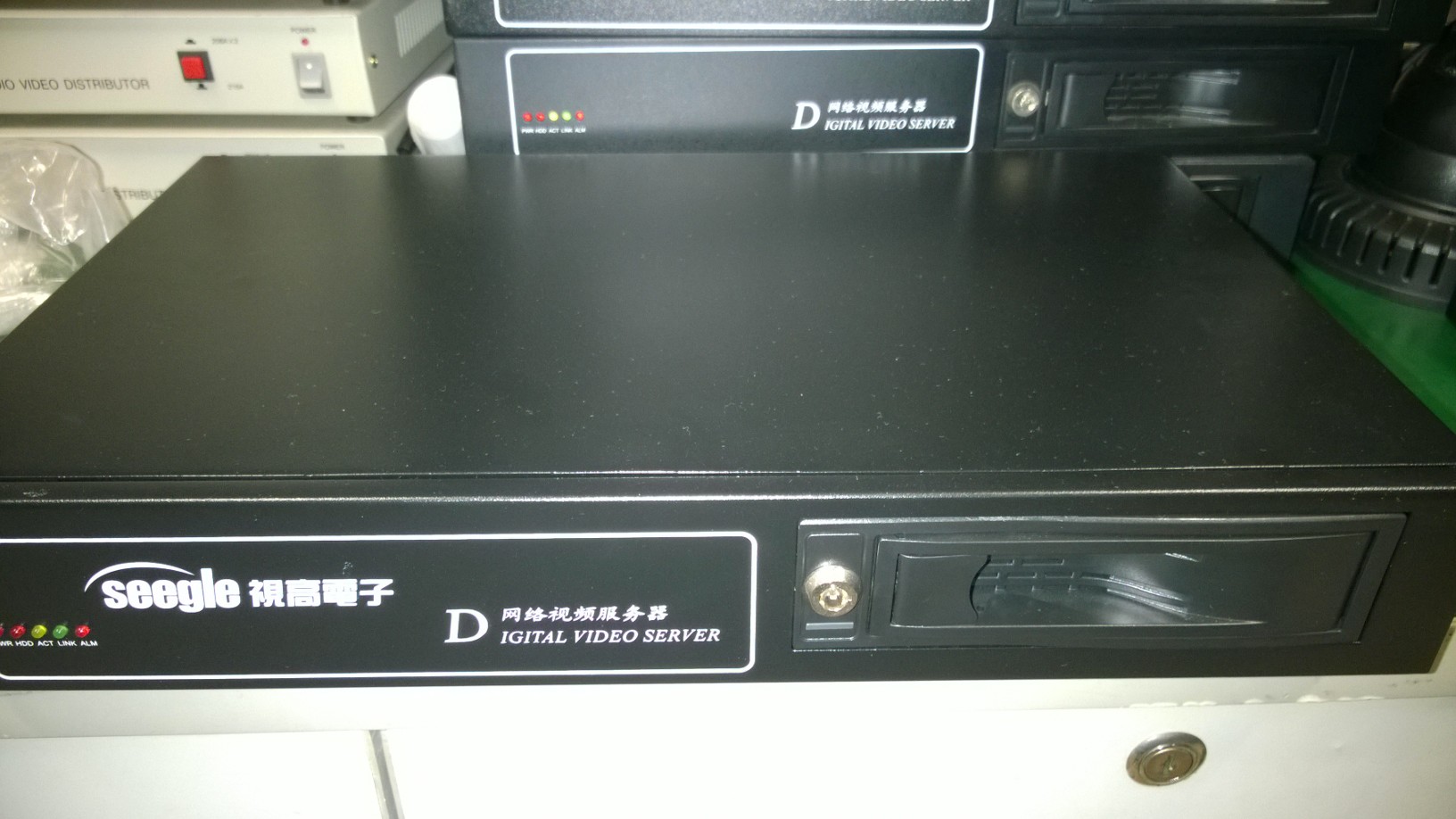

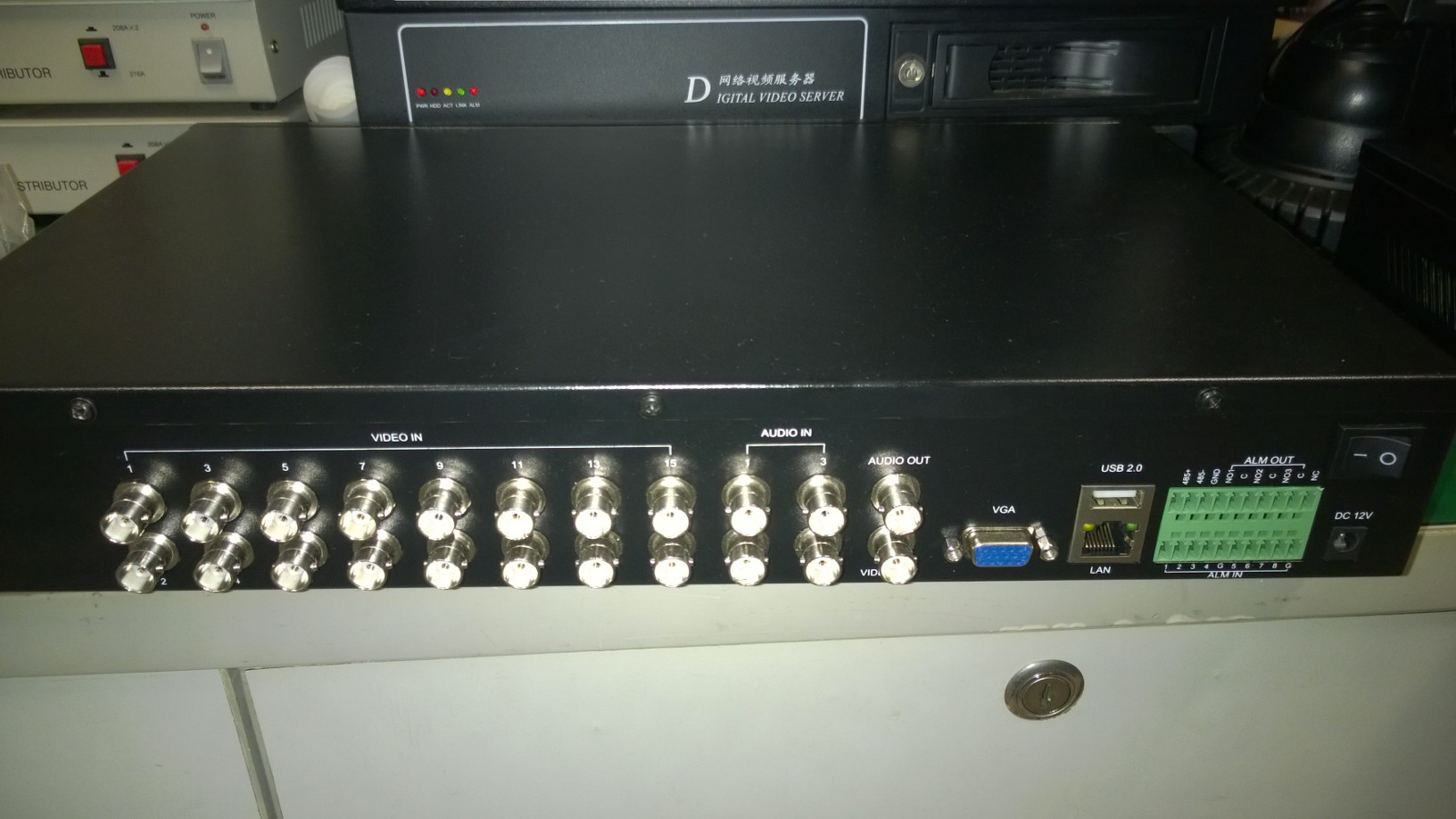

型號：16路雙碼流網絡硬盤錄像機（CS1216HD）
技術參數：
|
視頻壓縮方式 |
H.264 Baseline Profile |
|
制式 |
PAL制/NTSC制 |
|
視頻輸入 |
2路網口接口，電平：1.0Vp-p，阻抗：75Ω |
|
視頻輸出 |
VGA輸出 |
|
視頻參數 |
亮度、對比度、色度、飽和度 可調 |
|
碼流類型 |
純視頻流或音視頻復合流 |
|
幀率 |
1-30幀連續可調 |
|
視頻壓縮碼率 |
32Kbps-5000Kbps CBR/VBR可調 |
|
音頻 |
1路輸入，1路輸出 |
|
移動偵測 |
可設置16塊偵測區域，75級靈敏度可調 |
|
網絡協議 |
TCP/IP、UDP/IP、HTTP、IGMP、ICMP、TELNET、 |
|
FTP、DDNS、DNS、PPPOE、DHCP |
|
|
遠程訪問 |
網絡管理軟件或WEB瀏覽器 |
|
網絡管理 |
支持網絡遠程升級，網絡遠程復位系統 |
|
內置看門狗 |
定時檢測芯片和軟件工作狀態，死機可自動復位系統 |
|
存儲接口 |
SATA接口，可內置 1塊硬盤，USB接口（前端備份） |
|
網絡接口 |
RJ45 |
|
控制接口 |
1路RS485 |
|
報警輸入輸出 |
8路開關量報警輸入，3路報警輸出 |
|
散熱風扇 |
1個 |
|
環境濕度 |
≤90% |
|
環境溫度 |
-10℃ ~ +50℃ |
|
電源 |
DC12V |
|
最大功耗 |
小于3W (不帶硬盤) |
|
外形尺寸 |
400mm x224mmx 62mm |
可以根據實際的監控，在各個區域安裝適合的攝像機種類，總部可以通過電視墻，電腦或者移動設備（平板電腦、手機）進行遠程監控。
目前視高的遠程監控移動設備支持IOS系統和Android系統，可以登陸http://seegle.com.cn/support/download 進行移動客戶端下載。
中小型超市的監控，麻雀雖小但是五臟俱全，參考現在國內大型超市比如人人樂、家樂福、新一佳等超市的監控布局，基本按照本方案就可以做到完善的監控建設。
而采用遠程監控建設，一方面可以方便目前日新月異的網絡技術的發展，方便超市管理層使用手機、平板電腦來就行監控；另一方面，采用網絡設備來組建監控網絡，非常方便數據的傳輸，方便遠程查看圖像、視頻、音頻，為超市安全防范提供質量高的數據。

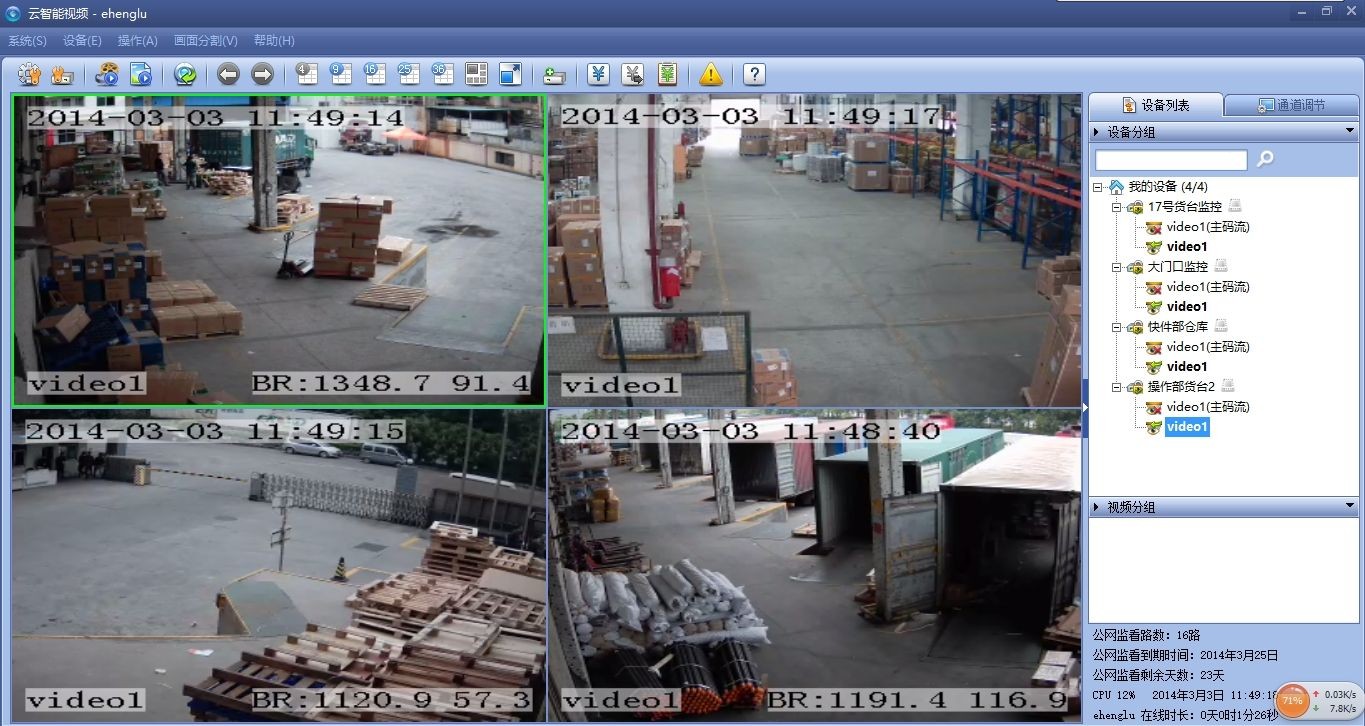

監控主界面截圖
網絡高清攝像機戶外截圖效果
